Модель человека с контролем температуры

ДГА КБРН обороны

Система F.A.S.T. была заказана французской оборонной компанией DGA CBRN для испытания химической и биологической (CB) защитной одежды и оборудования.

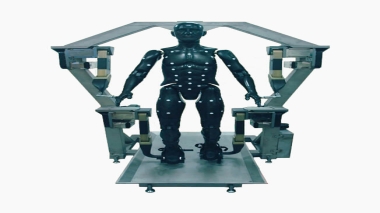

Это углеродный композитный манекен с нагретой поверхностью и потением. Манекен управляется компьютером и при подключении к его дисковой рамке может выполнять множество различных действий, в том числе:

стоящий

Бег (скорость 2 - 3 м/с)

Хождение (скорость 0,5 м / с и 1 м / с)

Присядьте

На коленях

стрелять

Подниматься по лестнице

Перемещение между экстремальными позициями

Во время бега и ходьбы туловец манекена также искажается, когда руки двигаются вперед и назад. Если конкретное приложение требует дополнительного движения, i-bodi может генерировать фреймворк драйвера в рамках этих ограничений.

Зона нагрева манекена может контролироваться индивидуально между 25°C и 36°C и состоит из 11 зон:

Глава

Торсо - Передняя - Верхняя

Торсо - спереди - вниз

Багажник - бок - верхний

Торсо - Боки - ниже

Багажник - назад

Верхняя левая рука

Правая верхняя рука

таза

Левая верхняя конечность

Правая верхняя конечность

Человеческое тело содержит 62 индивидуально контролируемые точки пота, которые снабжаются дистиллированной водой через сеть насосов. Каждое потовое пятно может быть настроено так, чтобы производить 1 мл (± 10%) в минуту, что дает манекену общую скорость потения до 3,7 литра в час.

Поскольку манекены предназначены для химических испытаний, организм человека содержит 60 пассивных дозиметрных портов для пробирателя проб. Дозиметры также доступны.

Манекен, приводная рама и транспортная тележка (используемые для удаления манекена из рамы) изготовлены из ограниченного ассортимента материалов, которые химически затвердили и 10% отбеливающих веществ, устойчивых к промыванию.
