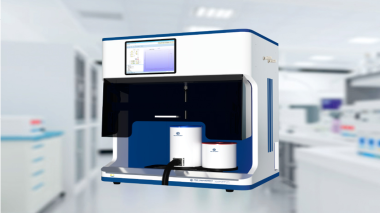

Адсорбционный анализатор газа высокого давления

Принцип испытания

◆ После того, как образец помещается в пробную трубку, его сначала заполняют инертным калибровочным газом (таким как гелий), чтобы калибрировать объем, занятый образцом, и оставшийся объем свободного пространства (мертвый объем) в пробной трубке. Впоследствии определенное количество адсорбатного газа заполняется в пробную трубку (впрыск газа). Когда достигается равновесие адсорбции, программное обеспечение автоматически записывает количество адсорбции при этом значении давления. Затем эта операция автоматически повторяется до тех пор, пока не будет достигнуто желаемое максимальное значение давления. Графикуя количество адсорбции по отношению к соответствующим значениям давления, мы получаем адсорбционную изотермию.

◆ Для некоторых образцов количество адсорбции значительно варьируется при разных температурах. В таких случаях мы можем проверить изменение количества газа, адсорбируемого образцом, при разных температурах в соответствии с фактическими потребностями пользователя.

◆ Для всех этих сложных операций высокотемпературный и высокодавленный газовый адсорбционный прибор серии Bestde BSD-PH достиг полностью автоматической работы и автоматически выполняет сложную обработку модели данных, чтобы обеспечить оценку высокотемпературной и высокодавленной адсорбционной производительности образца для адсорбатов!

Основные функции

◆ Статический объёмный метод адсорбции газа высокого давления

◆ Высокотемпературное и высокодавленное испытание на адсорбцию/дезорбцию газа

◆ Кривые адсорбции/дезорбции и константы адсорбции РСТ

◆ Исследования оценки запасов сланцевого газа и углеводобного метана

◆ Испытания РСТ по хранению водорода и цикла абсорбции/дезорбции водорода

◆ Исследования эффективности адсорбции пористых материалов

Факультативные функции:

◆ Испытание скорости дезорбции атмосферного давления

◆ Испытание скорости адсорбции постоянного давления

◆ Температурно-запрограммированная десорбция (TPD)

◆ Объемнометрический метод высокого давления для многокомпонентного испытания адсорбции

Программное обеспечение и обработка данных:

Изотермическая регрессия модели Лангмуира

Модель обработки Freundlich

Интенсивность адсорбции (n), константа адсорбции (k)

IAST конкурентное моделирование адсорбции

Моделирование выведения фона

Модель обработки сверхкритической адсорбции

Clausius-Clapeyron отношение изостерического тепла расчет адсорбции

Соответствующая модель и название

STD-PH Полностью автоматический анализатор сорбции газа высокой температуры и высокого давления

Адсорбционный анализатор газа высокого давления

Стандартная конфигурация, диапазон давления 0-20MPa, опциональные аналитические станции 1/2/4.

Анализатор сорбции газа ультравысокого давления STD-PHU

Анализатор сорбции газа ультравысокого давления

Конфигурация ультравысокого давления, варианты 0-50MPa или 0-69MPa, опциональные 1/2 аналитических станций.

Подходит для исследований адсорбции высокого давления сланцевого газа, метана из угольного дна и хранения водорода. Это полностью автоматический анализатор сорбции газа с самым высоким испытательным давлением на международном уровне.

BSD-PHE Анализатор скорости сорбции газа высокого давления и постоянного давления

Анализатор сорбции высокого давления и равного давления

Альтернатива методу массового баланса магнитной суспенсии для адсорбции под высоким давлением, позволяющая анализировать кинетику адсорбции под объёмным постоянным давлением. (Патент №: ZL 2019 2 1740137.5)

Диапазон давления: вакуум до 20 МПа, двойные датчики давления, поддерживающие автоматическое переключение.

Функции испытания: объёмные высокотемпературные изотермы адсорбции/дезорбции постоянного давления; кривые адсорбции/десорбции t-P/t-V; адсорбционные/десорбционные изотермы РСТ; константы адсорбции Лангмуира a, b; интенсивность адсорбции Фройндлиха n, константа адсорбции k; Теоретическая модель многокомпонентных конкурентных кривых адсорбции IAST; Кривые тепловой адсорбции/десорбции Клаузиуса-Клапейрона; испытания количества и скорости (кинетики) адсорбции/дезорбции под постоянным давлением; встроенная сигнализация горящего газа.

Факультативно: система связи вентиляции сигнализации газа; Температурно-запрограммированное тестирование скорости десорбции TPD.

BSD-PHEM Анализатор скорости сорбции газа высокого давления и постоянного давления

Анализатор сорбции высокого давления и атмосферной десорбции

По сравнению с BSD-PHE, оснащенные MFC для исследования скорости дезорбции под постоянным давлением в атмосфере и температуры дезорбции TPD при больших количествах дезорбции с большими размерами образцов, имитирующих условия применения.

Термодинамические исследования: изотермы адсорбции/десорбции, исследования температуры десорбции ТПД.

Кинетические исследования: скорость адсорбции под постоянным давлением, скорость дезорбции под постоянным давлением, исследования скорости дезорбции TPD, температурно запрограммированное высвобождение водорода TPD.

Расширенный объем камеры: опциональный 1000cm³ или 3000cm³.

Необязательно: модуль высвобождения водорода под постоянным давлением под низким давлением. Температурно запрограммированный диапазон давления высвобождения водорода TPD: 0,01 бар до атмосферного давления. Для материалов хранения водорода он имеет модуль высвобождения водорода постоянного давления с запрограммированной температурой при вакууме низкого давления, не ограничивающийся размером образца и количеством высвобождения водорода.

BSD-PHC Анализатор сорбции газа высокого давления

Адсорбционный анализатор газа высокого давления с покрытием

Применяет осиевые и радиальные силы к целым породным и угольным ядрам для имитации сред напряжения формирования и оценки адсорбционных характеристик породных и угольных ядров при высоком напряжении, значительно улучшая точность оценки резервов.

BSD-PHM многокомпонентный анализатор сорбции газа высокого давления

Многокомпонентный анализатор сорбции газа высокого давления

Объемная многокомпонентная селективная конкурентная адсорбционная функция, оснащенная системой микроциркуляции высокого давления для решения проблемы стратификации газа при многокомпонентной адсорбции. (Патент №: ZL2020 2 0367383.7)

Факультативные функции

Устройство постоянного уровня жидкого азота (LNL)

Для адсорбции водорода высокого давления при температуре жидкого азота, устранение изменений температурной зоны, вызванных испарением жидкого азота. (Патент №: ZL2018 2 0487496.6)

Система газового бустера

С специальными бустерными системами для различных газов, таких как H2. CH4. Н2. и т.д., с диапазонами давления 30MPa, 60MPa, 80MPa.

Главный параметр

◆ Точность испытания: ошибка повторяемости < ±2%

◆ Диапазон давления: от высокого вакуума до максимального 690 бар

◆ Диапазон температур: -196℃ до 1100℃

◆ Особенности безопасности: внутреннее давление испытано для обеспечения воздушной герметичности, оснащено сигнализацией горящего газа, доступная система взаимной блокировки сигнализации газа

◆ Точность давления: высокоточный импортированный датчик давления с точностью 0,01% FS, долгосрочная стабильность 0,025% FS

◆ Термическое управление прибором (воздушная ванна): полностью контролируемая внутренняя среда с коллекторами, клапанами и источниками газа, работающими в единой воздушной ванне при температурной стабильности 40,0 ℃ ± 0,1 ℃
